3o ESO
CIRCUITS OBERT O TANCAT
 Unitat 7 -8
Totes les Unitats Imprimir Inici
CIRCUIT ELECTRIC

El corrent electric serveix per fer funcionar els aparells electrics, utilitzant l'energia electrica que produeix un generador.

Quins son els elements basics d'un circuit?( vegeu llibre pag. 168).

Hem explicat abans que el corrent electric es produeix pel moviment dels electrons, que tenen carrega negativa. Com que el corrent electric es va estudiar abans de saber l'existencia d l'electro i de coneixer l'estructura de l'atom, van suposar que el corrent el transportaven les carregues positives i es va establir un criteri per representar el sentit del corrent.

Aquest sentit s'anomena el CONVENCIONAL i va del pol positiu al negatiu. Pero el sentit real dels electrons es el que va del pol negatiu al positiu.

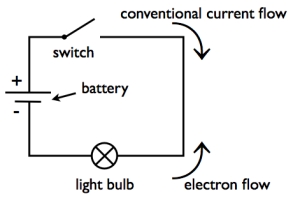

En el seguent dibuix  hem representat el corrent electric circulant des del pol positiu del generador fins al pol negatiu a traves del circuit, ja que hem utilitzat el sentit convencional de circulacio, que es invers al sentit de circulacio dels electrons:



CIRCUIT OBERT O TANCAT

Perque passi corrent pel circuit, aquest ha d'estar tancat. Si el circuit esta obert, esta tallat en algun punt i el corrent no pot circular, no funcinen els aparells connectats.

Tenim elements de control, com ara, l'interruptor, que permet tallar o establir el pas del corrent en un circuit.

 .

Pots veure en que es basa el funcionament d'una LLANTERNA.
